01. | 實現較大行程，占地面積較小。 |
02. | 可以承受大且重的刀具，刀具數量（40T/60T/120T/240T）。可拓展的APC數量（2-6）和FMS單元。 |
| 03. | 機床標配：12,000min-1大扭矩主軸（249Nm），高速凸輪滾珠轉臺系統（66.6min-1），80m/min-1快移速度，1G加速度。 |
| 04. | 機器在高速運轉的同時還配備主軸、絲杠恒溫系統，有效的控制熱変位保證機床的穩定性。 |

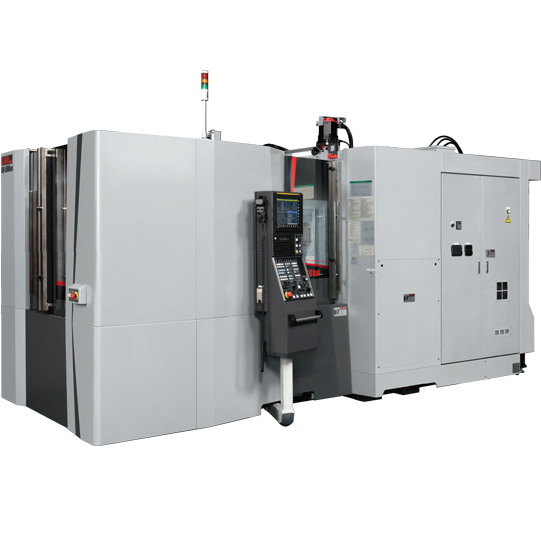

| 項目 | KH-5800kai | ||
| 工作范圍 | 行程（X/Y/Z) | 800/800/850 mm | |
| 主軸中心至工作臺表面距離 | 50-850 mm | ||
| 主軸軸端至工作臺中心距離 | 75-925 mm | ||
| 地面至工作臺面距離 | 1,069 mm | ||
| 主軸 | 主軸錐度 | 7/24 Taper NT No.40 | |
| 主軸最高轉速 | 12,000min-1直驅(OP.15,000min-1直驅/20,000min-1內藏) | ||
| 主軸功率 | 37/15KW | ||
| 工作臺 | 工作臺尺寸 | 500 x 500 mm(OP.400 x 400 / 630 x630 mm) | |
| 最大工件尺寸 | φ800x1,000mm | ||
| 臺面形狀 | 25-M16 P=100mm 500mm臺面 (OP.25-M16 P=80mm 400mm 臺面) (OP.25-M16 P=125mm 630mm 臺面) | ||
| 臺面數量 | 2面（OP.6面/8面） | ||
| 臺面承重 | 500kg | ||
| 最小分度 | 0.001° | ||
| 臺面旋轉方式 | 旋轉 | ||
| 刀庫 | 換刀形式 | 隨機40/60ATC（OP.固定刀套) | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 40T(OP.60/120/240T) | ||
| 最大刀具直徑（相鄰滿/空） | φ70mm/φ140mm -40/60ATC (OP.φ95mm/φ185mm-120/240ATC) | ||
| 最大刀具長度 | 550mm | ||
| 最大刀具重量 | 8kg(OP.12kg) | ||
| 換刀時間 T-T/C-C | 1.1/2.7 秒 | ||
| 移動速度 | 快移速度(X/Y/Z軸) | 80,000mm/min | |
| 進給速度(X/Y/Z軸) | 30,000mm/min | ||
| 臺面旋轉速度 | 66.6min-1(OP.55.5最大承重750kg/托盤） | ||
| 加速度(X/Y/Z軸) | 1.0/1.0/1.0 G | ||
| 尺寸 | 占地面積（不含排屑器） | 2,896 x 5,058 mm（2APC+40/60ATC) 3,128 x5,058 mm（2APC+120/240ATC) | |
| 機床重量 | 9,650kg(40ATC)/10,400kg(120ATC) | ||
| 控制系統 | FANUC 31i-B Plus | ||
